通过最高精度3D打印技术将您的创意变成现实

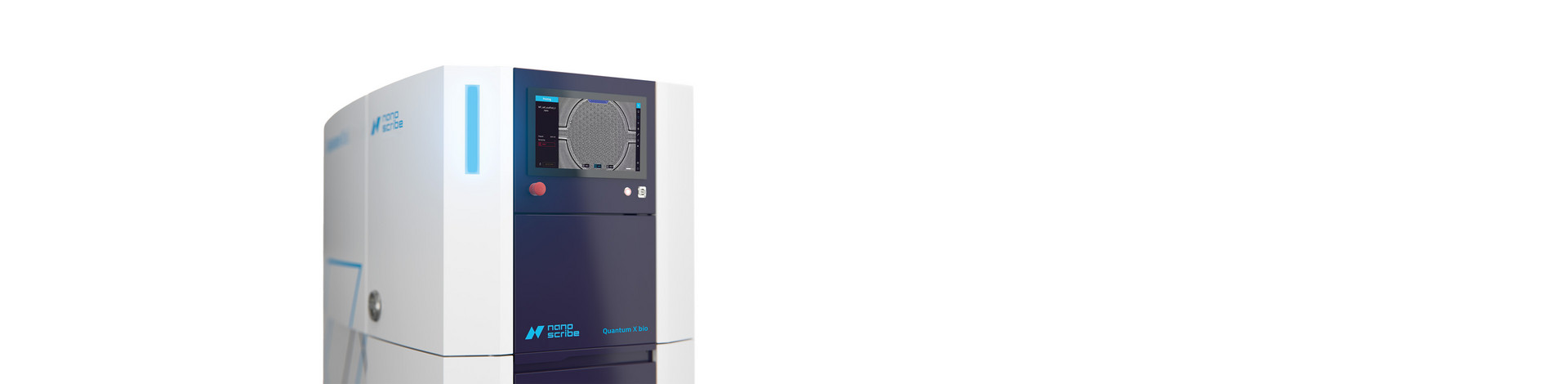

Quantum X bio
生物学应用最佳搭档
3D生物打印新高度
涵盖从亚细胞到毫米的所有尺度，用于生物模型和生物医学设备
广泛的衬底选择
可根据需要在无菌细胞培养皿、显微镜载玻片或微流控芯片上进行打印
生物材料和生物树脂
从硬丙烯酸酯、软合成和天然生物树脂中进行选择，或创建定制的光刻胶

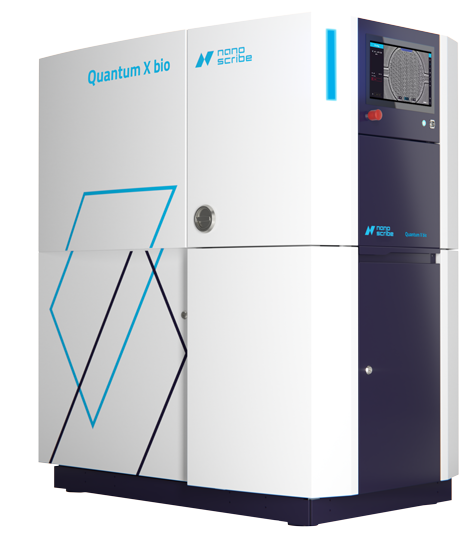

世界上最精准的3D生物打印系统
Quantum X bio是具有最高分辨率的多功能生物打印系统。该专利技术是以双光子聚合（2PP）为核心，以卓越的工程设计为基础，通过生物学家的想法定制并且重新设计的。
该生物微纳加工系统具有精确的温度湿度控制，HEPA过滤气流以及用于预混合空气/二氧化碳.的连接。使用不同功能性生物材料可应用于各种生物打印领域，推动例如组织工程、微生物学、材料工程和生物医学的创新。
先进的生物医学应用
以无与伦比的打印精度和打印速度创造几乎任意三维结构，以快速的设计迭代周期优化您的研究。您可以选择来自Nanoscribe，Advanced BioMatrix, CELLINK和 BIO INX公司广泛的生物材料、生物墨水和生物相容性树脂。通过使用系统配备的触控屏实现有机和复杂的三维结构的高精度打印，并直观地放置到微流控通道或孔中。
这些特点使得Quantum X bio成为创建先进微观环境的最佳工具，可用于组织工程、细胞研究的定制支架，以及其他许多对精度、速度、材料多样性和无菌性有着较高要求的创新的生物医学应用。
微观及更高水准的生物打印
Quantum X bio 让您站在全方位探索生物和生物医学应用的最前沿。系统配备的打印仓具有无菌，温度湿度控制，HEPA过滤气流和可选预混合空气/ 二氧化碳连接的特点，适用于水性生物材料和细胞打印。该生物打印仓具备的环境控制和无菌条件确保了水性生物材料、生物树脂和定制材料在使用时能发挥最佳效果。有了Quantum X bio，您就可以探索活体细胞打印的世界。
生物微纳加工数据库和工作流程
Quantum X bio系统配备Nanoscribe自研发简单上手的软件，直观的触控屏以及生物打印模型库。系统可在打印过程中记录温度和湿度数据，来确保打印仓处于细胞友好的打印环境。使用nanoConnectX软件可直接从系统触摸屏或从PC远程控制，启动并监控您的打印作业。
技术特点概述
- 基于双光子聚合技术的3D生物打印系统，细胞友好的780nm波长
- 具备温度和湿度控制及预混和空气/ 二氧化碳连接的无菌生物打印仓
- 通过HEPA过滤气流，无菌耗材和可高压灭菌部件实现 无菌工作环境
- 多种衬底选择，包括细胞培养皿、显微镜载玻片、玻璃和硅晶圆以及微流控芯片
- 兼容多种打印材料，包括符合 ISO-10993-5 标准的生物材料和具有生物相容性的生物树脂
- 对用户自制材料或第三方材料和生物墨水开放
- 自动校准和接口检测例行程序
- 可直接从STL生物打印库获得生物加工模型进行加工
技术和精度范围
- 基于2PP技术的3D生物打印(激光直写)
- 2GL灰度光刻技术可实现快速并且高精度的表面图案制作
- 纳米级打印--亚细胞类型的尺寸控制，在所有空间方向上的最小尺寸可达100纳米
- 微尺度打印—结构尺寸为50至700微米
- 中尺度打印-毫米级结构尺寸
为芯片内打印奠定基础
作为一种功能强大的 3D 微纳加工系统，Quantum X bio具备在各种衬底上进行打印的灵活性和功能性，包括用于器官或芯片实验室应用的微流控系统。凭借这些功能，微流控可应用于细胞培养，进行类器官创建。
- 在微流控系统中进行打印，包括定制的微流体通道和商业微流体芯片
- 浸入式激光光刻技术（DiLL）
- 在微流控系统中进行高度精确定位打印
- 高纵横比和高结构可以打印到开放的微流体通道和孔中
- 轻点触控屏即可进行对准打印，可轻松设置微流体通道或孔内打印位置
- 可使用定制树脂材料，例如可降解材料
- 生物打印模型库提供标准3D设计
探索3D生物打印潜能
Quantum X bio的真实数据
- 基于双光子聚合的3D生物打印系统
- 通过对温度和湿度的控制以及HEPA过滤气流（可选连接预混合空气/二氧化碳）生物打印仓实现了无菌打印环境，可随时使用水性生物材料或细胞打印
- 多功能系统适用于在各种衬底上进行微纳加工，例如细胞培养皿、显微镜载玻片、玻璃和硅晶圆以及微流控芯片
- 实现高分辨率打印，特征尺寸低至 1 μm 或更小（取决于材料），适用于制作亚细胞结构
- 结合定制生物树脂可进行活细胞打印
- 通过自动校准设置自定义材料;使用打印作业模板查找打印参数以进行参数扫描
- 通过生物打印库快速启动和激发你的灵感
- 具备触控屏和远程访问软件以实现高度实用性
- 全面技术服务支持和NanoGuide培训视频
- 通过简单的工作流程以最高精度和高设计自由度实现快速原型制作
- 是多用户设备的理想选择：适用于广泛应用的模块化系统
全方位探索生物医学应用

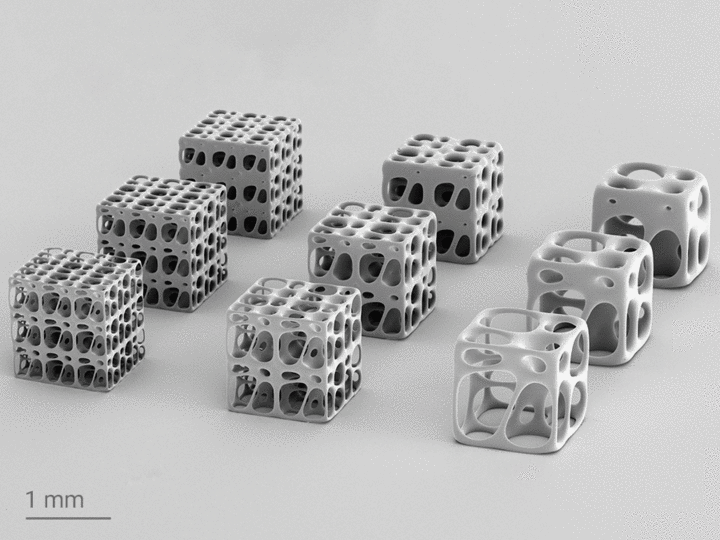

- 细胞支架
- 微组织
- 活性/4D材料
- 微流控技术

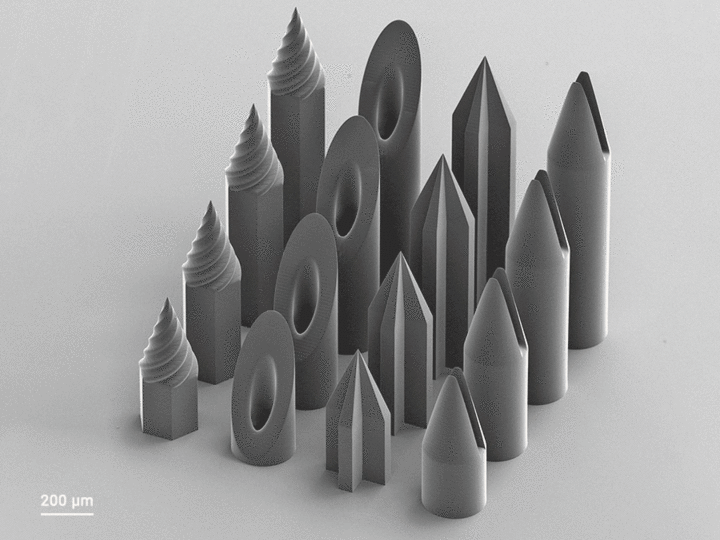

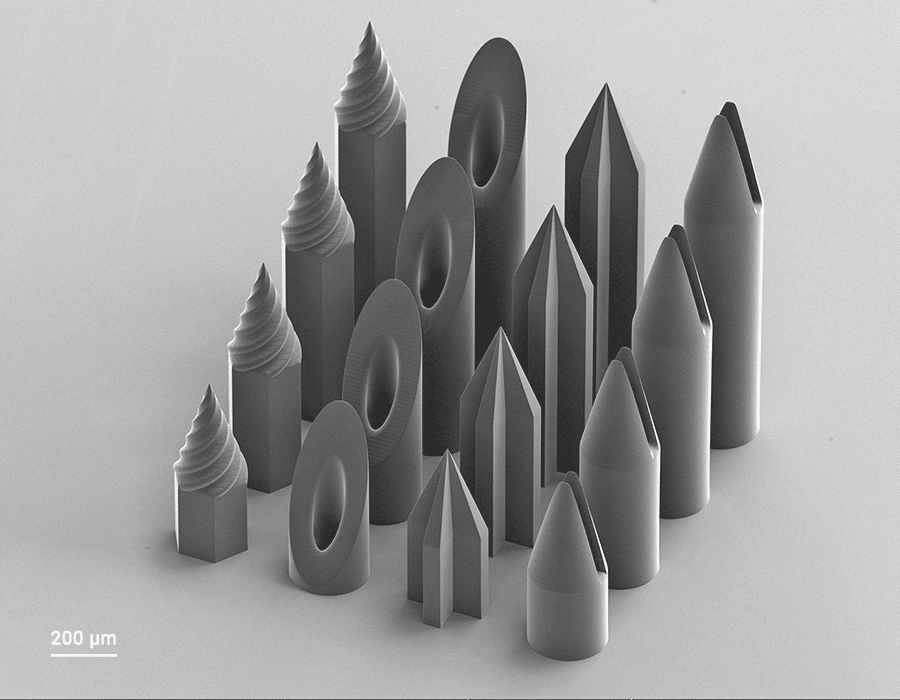

- 微针阵列
- 药物输送载体
- 微型/柔性机器人
- 血管模型
- 细胞力学和迁移的拓扑结构
- 生物传感器
- 材料工程
技术参数
| 特征尺寸 1 | 小于100nm |
| 单个写场直径 | 达到4,000 µm |
| 最大扫描速度 | 6.25 m/s 根据物镜倍数有所不同 |
| 细胞存活率 | > 90 % |
系统属性
| 打印技术 | 基于双光子聚合（2PP）的逐层3D打印、 |
| 衬底 | 一般显微镜用衬底 (3” x 1” / 76 x 26 mm2) |
| 光刻胶 | 对定制材料开放
|
| 最大打印面积 | 50 x 50 mm² |
该数值可能受光刻胶，物镜和结构几何影响
1 100 nm 细节尺度是包含空间中XYZ方向的
灵活便捷的操作
探索Quantum X bio软件
被业内认证的用于生命科学应用的3D生物打印软件
如何从你的3D设计得到最终的3D打印结构？使用Nanoscribe的软件解决方案，轻松获得你想要的打印结构。直接从打印系统的触控屏或从你的电脑上远程生成、上传、打印并且监控你的打印过程
用DeScribeX生成你的3D打印文件： DeScribe软件作为3D打印开发软件，只需简单几个步骤就能指导您从导入3D CAD模型到上传打印文件。

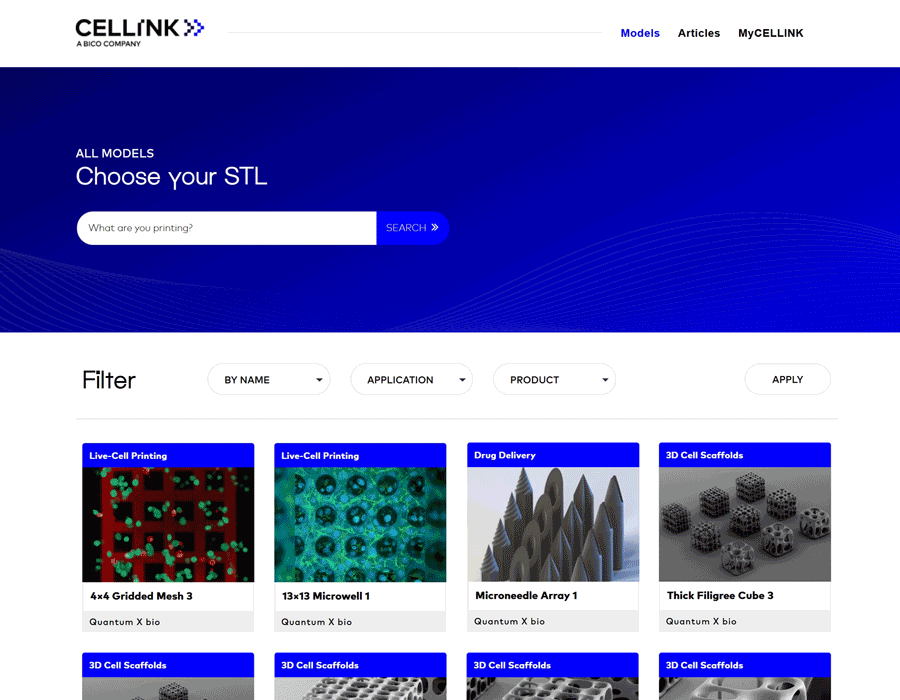

从CELLINK 和Nanoscribe生物打印库中获得灵感： 您可以从全面的、经过验证的STL模型库下载并根据需求进行调整，以轻松获得成功的打印结果。
轻点触控屏开始打印工作： 简单直观的Quantum X bio触控屏菜单可以轻松引导你获得完美成功的打印结果。此外，还可以查看如硬件信息，系统状态和打印进度等基本数据，以及通过三个摄像头实时查看并控制整个打印过程。
通过nanoConnectX远程访问： 通过远程访问软件nanoConnectX，可以在办公室开始并监控你的打印工作。因此，Quantum X bio非常适用于生产环境和多用户场景。
软件数据
利用由CELLINK和Nanoscribe共同提供的全方位STL模型库，您只需从中挑选一个模型进行个性化修改以适应你的需求，即可避免花费数小时在CAD中生成设计结构。所提供的设计都来自于我们客户从实际应用中得到的灵感。所有的设计都是可以扩展的，不仅适用于Quantum X bio系统，还可以用于其他生物打印机，如CELLINK的BIONOVA X或BIO X6系统。您的成功由此获得。
DeScribeX是一款打印开发软件，用于创建独立3D打印文件。DeScribeX的导入向导可以加载广泛应用的3D CAD文件类型——STL文件。预装的打印参数表是每次打印尝试的良好开端，可以帮助你在几步之内完成一次成功的打印。导出功能可简单实现打印文件到Quantum X bio打印系统的远程投递。
| Key feature | Benefits |
| 3D CAD模型import wizard | 直观的工作流程，帮助从STL文件生成合适的打印文件 |
| 打印参数预设表 | 成熟的预置参数表，帮助优化打印结果 |
| 可调整层间距 | 表面精细化处理及改善形状准确度 |
| 参数扫描 | 对新材料及新应用可快速找到合适的打印参数 |
| 集成开发环境（IDE） | 高级用户可根据特定及复杂的打印要求生成更改打印文件（GWL） |
| 3D预览及打印模拟 | 所见即所得！DeScribeX显示了打印时间，打印速度及激光能量，可以详细模拟整个打印的流程 |

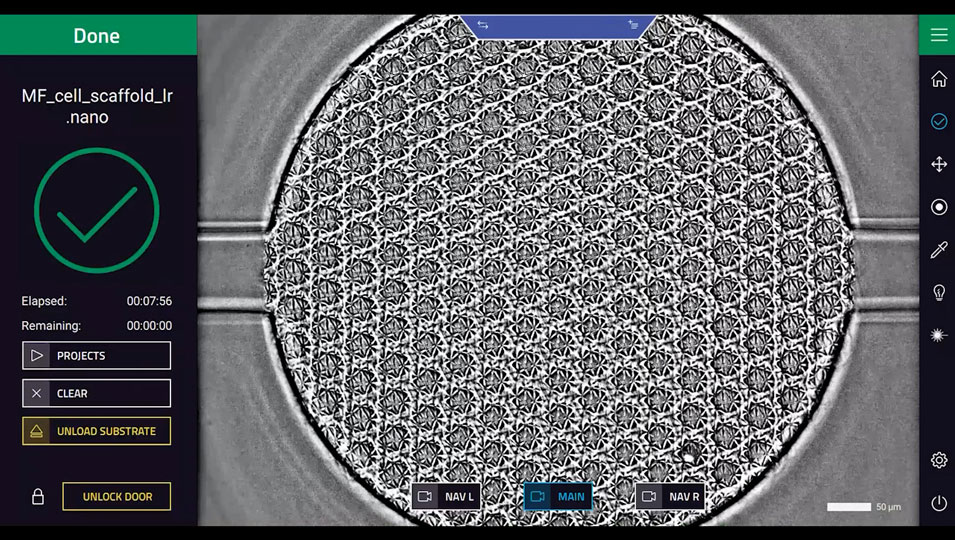

使用Quantum X bio前置触控屏，即图形用户界面（GUI）来控制和监测系统，只需简单几个步骤就能指导你完成打印。选择你的打印项目，然后加载你的衬底并开始打印。
| 主要特点 | 优点 |
| 三台实时摄像头 | 从三个角度实时监测打印过程，并随时了解您的打印工作的最新状态 |
| 在X、Y和Z方向的平台控制 | 可以将平台移动到衬底的任何位置，以确定您的打印区域 |
| 方便用户使用的打印设置 | 选择光刻胶和基底，只需点击一下就可以开始打印工作 |
| 项目列表 | 追踪所有打印文件的历史信息 |
| 自动界面搜索器 | 以亚微米级的精度识别基底的界面，适用于标准和定制材料 |
| 支持定制材料 | 配置和管理自定义材料，包括自动校准程序 |
| 3D渲染预览 | 3D模拟预览显示衬底和物镜，配备具有自动碰撞检测功能以实现更好的概览和安全操作 |
| 便捷的对准功能 | 双击屏幕，点击即可在微流体通道或图案基材中找到正确位置并对准打印。 |
nanoConnectX是Quantum X系统的远程访问软件，实现将您的个人电脑远程访问到系统触控屏的所有功能。
| 主要特点 | 优点 |
| 远程访问系统 | 无论您身处何处都可以实现用您的电脑远程访问Quantum X bio系统 |
| 使用触控屏的所有功 | 随时制备，控制并试试监控您的打印作业 |
| 上传和下载打印文件和报告 | 直接从电脑连接到系统相关打印文件 |
Quantum X bio
用新功能创造新机会
探索
生物打印和生物材料打印 ...
如何实现完美的细胞培养实验？
在细胞培养或细胞种植应用中，通过使用例如水凝胶或Nanoscribe系列生物兼容IP光刻胶等材等材料进行微纳结构打印。之后对打印结构进行冲洗，并将细胞接种到微纳结构上。通常，培养基将被保存在培养箱中以实时检测细胞行为。
细胞种植是2PP微纳加工与细胞研究相结合的最常见技术。您可以通过强大的搜索功能在我们官网的资源库中查找您感兴趣的出版物数据，并从各类研究项目中找寻灵感。
作为细胞种植应用示例，我们通过采用IP-S光刻胶打印了直径为100 µm的微孔，并将NIH 3T3成纤维细胞接种到微孔中。下图显示了微孔内染色细胞的动画垂直图像栈。
如何掌握活体细胞打印？
活体细胞打印是指在树脂中使用活体细胞进行打印制作，并确保它们在整个打印过程中能够存活。由于在打印机内部处理和驻留时，细胞通常处于压力之下。而为了克服这项巨大挑战，Nanoscribe系统配备以下实用功能，以支持您完成这项具有挑战性的任务：
- 用于无菌、温湿度可控环境的生物打印仓
- 使用定制的基于水凝胶的生物树脂，并通过 HEPA 过滤气流和可选的预混合气体/二氧化碳连接进行湿度控制
- 根据NanoGuide中的成分和指南进行定制材料打印
- 有较高细胞亲和度的激光波长（780 nm）
- 细胞存活率＞90%
- 打印速度快，打印时间短
- 生物打印模型库提供标准3D设计
对于大多数敏感的应用，都可以使用被HEPA过滤过的气流。虽然活体细胞打印已经与其他生物打印技术相结合使用，但将其与2PP技术结合生物应用的报告相对较少。快来体验Quantum X bio生物打印系统，一起来进行探索吧！
下面的结构是由载满NIH 3T3纤维细胞的甲基丙烯酸明胶基生物光刻胶打印而成。系列图像表明细胞是具有活性的，并做到真正嵌入打印结构中。
哪些材料可以与Quantum X bio系统相兼容？
可使用多种生物兼容性材料：
- Nanoscribe的IP/IPX系列光刻胶
例如IP Dip、IP-S、IP-Q、IP-PDMS、IP-Visio、IP-S、IP-Q和IP-M - Nanoscribe GP-Silica
熔融石英玻璃打印 - Nanoscribe水凝胶和生物材料，
例如BIO INX生物树脂 - BICO水凝胶和生物材料，
例如PEGDA BioInk 500（CELLINK）、PhotoExtran和PhotoGel（Advanced BioMatrix） - 其他水凝胶和生物材料，
例如透明质酸、PEGDA水凝胶、GelMA水凝胶、水凝胶混合物
注1：Quantum X bio是一款兼容多种打印材料的系统，可使用定制或第三方打印材料，以适应您的不同应用。
注2：Nanoscribe还提供其他光刻胶供同行用户用于非医疗应用。
Quantum X bio打印系统与其他微纳加工技术对比优势
打印速度指标是指每秒打印体素的速率，是衡量数字信息如何转化为固化材料的指标。Quantum X bio具有每秒100万体素的极高速度。
这里显示的图表比较了双光子聚合技术（2PP）和普通增材制造技术在打印速率和特征尺寸方面的差异。如果以2PP的绝对体积打印率来衡量，该系列工艺的打印速度似乎落后于其他技术。然而，2PP技术却具备高体素打印率，高精度的特点。
欢迎登录或注册我们官网的资源库免费下载白皮书，以深入了解各种高精度3D微纳加工技术。
为什么Quantum X bio能快速应用于生产环境及多用户设施中？
Quantum X bio系统配备的先进自动对焦系统能够精准找到几乎任意衬底。三个实时监控摄像头便于对整个打印过程的监控。同时，自动滴胶功能可实现精准控量光刻胶，以减少工作量并具备远程操控功能。为了简化硬件配置之间的切换，系统具有可自动识别打印头和衬底支架。生物打印仓对于细胞实验和水性材料开发创造一个具有 HEPA 过滤气流的无菌、温湿度可控的环境至关重要。可拆卸的打印仓以便于灵活使用更多不同衬底支架。
Quantum X bio 软件可以实时控制并且监测打印过程，并支持通过交互式触控面板进行直观操作，或通过远程访问软件nanoConnectX 从办公室进行远程操作。该远程访问软件简化了整个用户组的工作量，使研究组或部门成员可在家或办公室访问Quantum X bio系统。
