3D微纳加工技术应用于集成光子学领域
双光子聚合技术所具有的高设计自由度,可以在各种预先构图的基板上实现波导和混合折射衍射光学器件等3D微纳加工制作。结合Nanoscribe公司的高精度定位系统,可以按设计需要精确地集成复杂的微纳结构。
预构图复杂光学结构的微纳加工应用
光学和光电组件的小型化对于实现数据通信和电信以及传感和成像的应用至关重要。通过传统的微纳3D打印来制作自由曲面透镜等其他新颖设计会有分辨率不足和光学质量表面不达标的缺陷,但是利用双光子聚合原理则可以完美解决这些问题。该技术不仅可以用于在平面基板上打印微纳米部件,还可以直接在预先设计的图案和拓扑上精确地直接打印复杂结构,包括光子集成电路,光纤尖端和预制晶片等。这种方法可以在各种材料(例如InP,SOI和Si3N4)上进行高精度的原位3D微纳加工,从而实现光学接口的小型化和无组装制造。
例如,可以应用于将自由曲面微纳光学组件直接打印到芯片上,从而连接多根光纤到一个芯片上。为了达到这个目的,必须将光收集起来,平行于芯片表面重新定向然后传输到窄波导中。而Nanoscribe公司基于双光子聚合原理的无掩模光刻系统拥有高设计自由度的特点,可以够轻松实现收集光束并传输到波导中。系统配备的高分辨率处理镜头和打印系统的编程接口可以实现耦合结构与波导的自动对准,且对准精度可达到100 nm。
Nanoscribe的Photonic Professional GT2双光子无掩模光刻系统可适用于科研和工业领域应用。我们的客户成功将微纳光学结构直接打印到光子组件上从而实现从边缘到表面的全面耦合。而全新的双光子灰度光刻系统Quantum X则可以应用于光子封装技术。更多应用相关科研项目请点击MiLiQuant 和 HandheldOCT.
3D微纳加工创新科技
![Beam-expanding microlenses on fiber arrays. The results were achieved within the MiLiQuant project.](https://www.nanoscribe-solutions.cn/fileadmin/_processed_/a/7/csm_Nanoscribe_beam_expanding_microlenses_fiber_arrays_330233a776.jpg)
![Scalable fabrication of several 3D couplers on a photonic chip.](https://www.nanoscribe-solutions.cn/fileadmin/_processed_/c/7/csm_Nanoscribe_3D-couplers-photonic-chip_gallery_fafd8066b4.jpg)
![SEM of a freeform 3D fiber-to-chip coupler printed by means of Nanoscribe’s Photonic Professional GT system and connected to a silicon nitride waveguide.](https://www.nanoscribe-solutions.cn/fileadmin/_processed_/d/c/csm_Freeform-3D-fiber-to-chip-coupler-Gallery_d50bdc45e8.jpg)

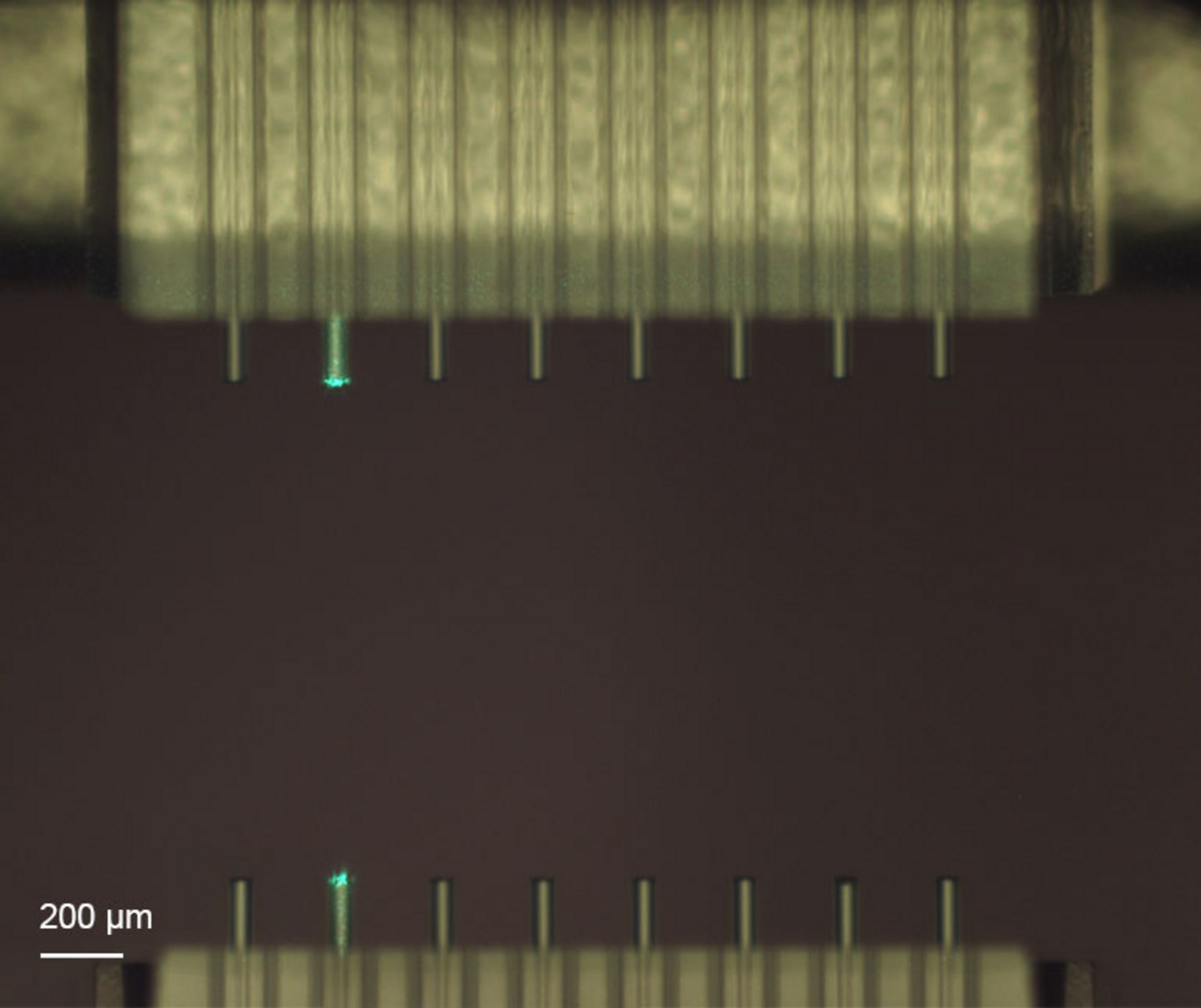

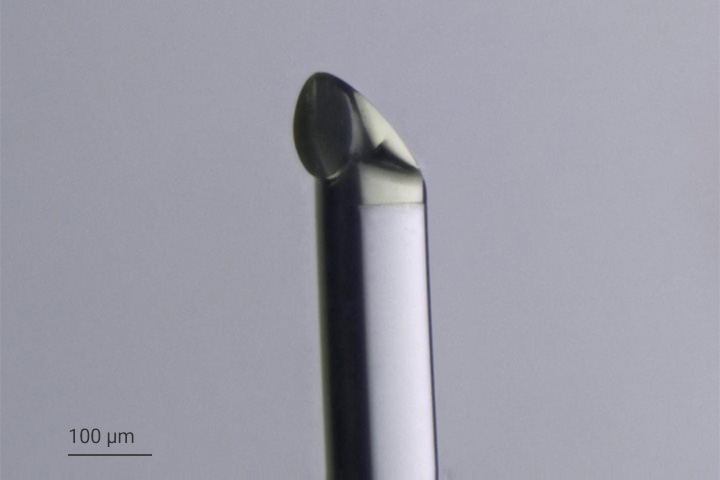

![3D-printed freeform total internal reflection mirror on the tip of a no-core fiber](https://www.nanoscribe-solutions.cn/fileadmin/_processed_/7/9/csm_Nanoscribe-printed_microoptics_endoscope-Gallery_2f7b8a2bdb.jpg)
![3D model of a probe superimposed on a real OCT scan of an artery](https://www.nanoscribe-solutions.cn/fileadmin/_processed_/e/1/csm_Nanoscribe-3D-model-endoscope_artery-Gallery_07291e842d.jpg)
![Rendering of freeform 3D couplers attached to a nanophotonic circuit for fiber-to-chip coupling.](https://www.nanoscribe-solutions.cn/fileadmin/_processed_/f/d/csm_Nanoscribe_freeform-3D-coupler_649ac20d38.jpg)
集成光子学领域应用
想探索集成光子学领域项目的更多可能性吗?欢迎了解我们3D微纳加工解决方案的不同应用,以及有关集成光子学领域的最新10篇科学出版物。
更多科学出版物的详细内容以及使用Nanoscribe打印系统的成功案例和研究应用,欢迎注册并登录到我们的高级资源并免费获取信息。
