为玻璃微纳结构3D打印量身定制
Nanoscribe GP-Silica 是世界上第一款为基于双光子聚合（2PP）技术的高分辨率 3D 微纳加工而设计的打印材料。具有高机械稳定性、热稳性和化学稳定性特点的该材料适用于微流体、微纳光学和其他微纳技术领域的新应用。作为 Glass Printing Explorer Set 的核心部分，GP-Silica是与 Glassomer 的联合研究项目中开发的成果。
Glass Printing Explorer Set可以实现打印任何由熔融石英玻璃制成的自由曲面微纳结构。该套装包括光刻胶 GP-Silica、硅基板、多个打印配件和成功打印的详细流程说明。说明包含有关打印作业准备的建议和注意事项，大尺寸解决方案打印参数预设以及有关热后处理的详细信息。

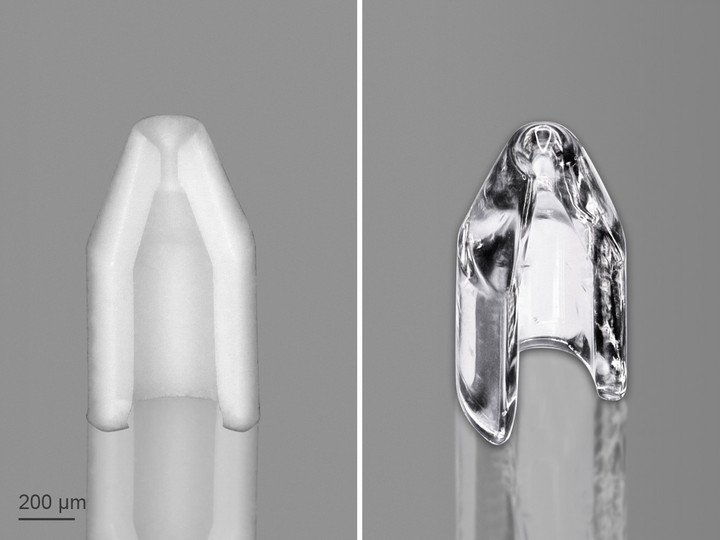

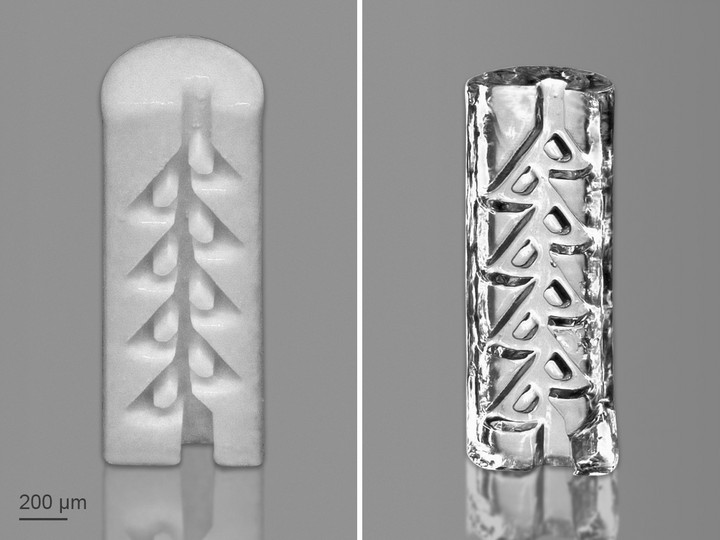

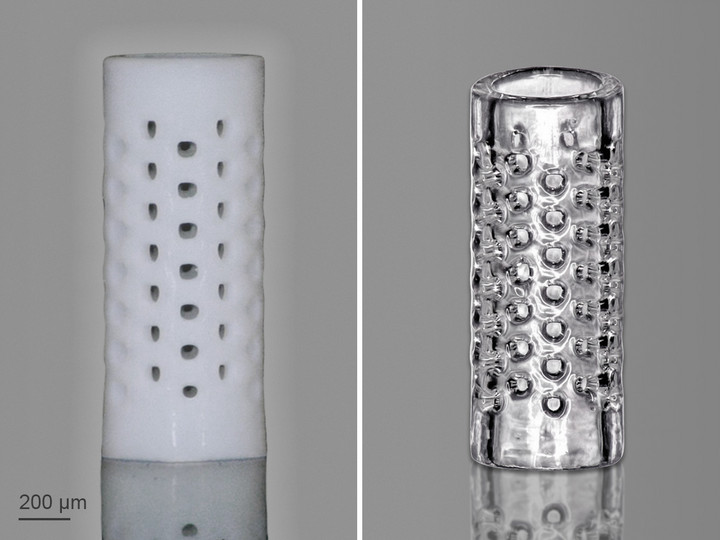

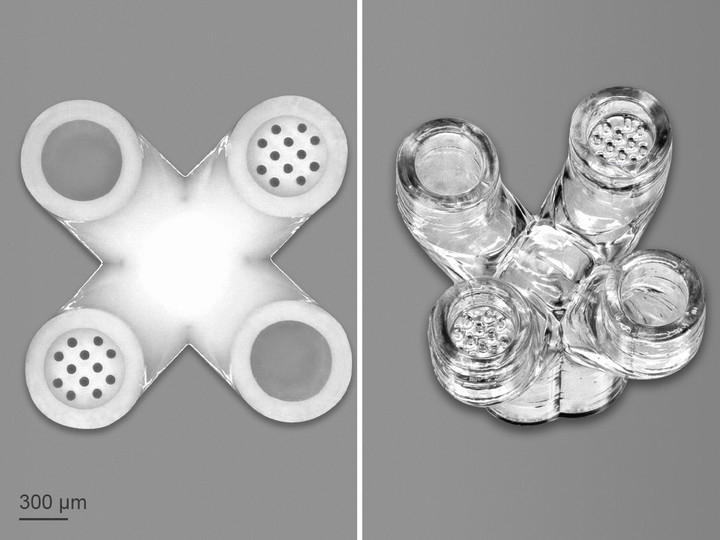

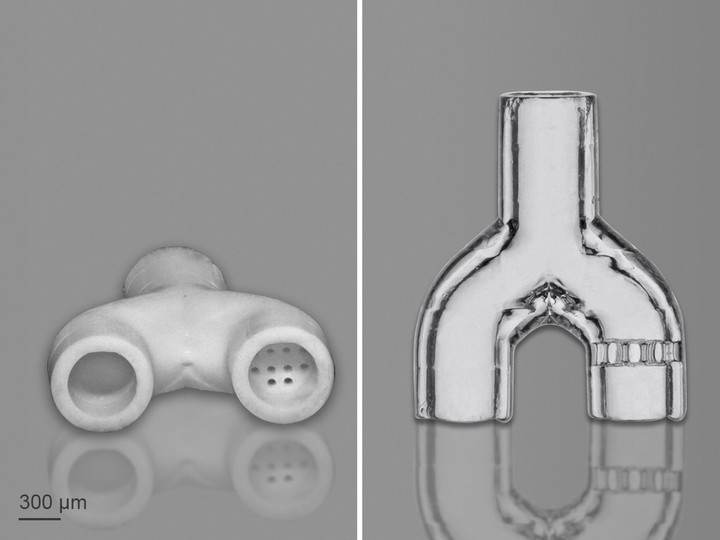

探索玻璃微观结构
The Glass Printing Explorer Set全新玻璃打印光刻胶系列专为因聚合物树脂达到其自然极限（例如耐热性，机械和化学稳定性或者光学透明度）的应用而设计。双光子聚合技术（2PP）的高精度结合熔融石英玻璃的出色玻璃性能，非常适合应用在生命科学，微纳光学等领域。
全新光刻胶GP-Silica专为3D大尺寸微纳加工解决方案定制。
- 高机械稳定性，化学稳定性和热稳性
- 从UV到IR范围内的光透性
- 光学质量表面
- 使用无机材料探索更多新应用
瑞士弗里堡大学工程与建筑学院，Nicolas Muller
尽管所需的后期热处理要求很高 ，GP-Silica光刻胶在我们研究制造复杂的微流体系统方面具有巨大的潜力。
借助GP-Silica探索玻璃3D打印
探索更多打印材料和工艺流程的细节
| 特性 | GP-Silica | IP-Q |
| 杨氏模量 [GPa] | 68.3 | 3.1 |
| 热稳定性 [°C] | > 1,000 a | 242 b |
| 20 °C 温度下589nm折射率 | 1.459 | 1.513 |
| 横向分辨率 [µm] c | 20 | 5 |
| 后期处理 | 烧结工艺 | - |
| 表面粗糙度 Ra [nm] c | < 10 | < 10 |
| 烧结收缩 [Vol. %] | 27 (等测) | - |
a 玻璃化转变温度Tg
b 降解温度
c 取决于结构和打印参数
Glass Printing Explorer Set
Glass Printing Explorer Set可以实现打印由熔融石英玻璃制成的任意自由曲面微纳结构。该套装包括光刻胶 GP-Silica、硅基板、多个打印配件和成功打印的详细流程说明。这些说明包含有关打印作业准备的建议和注意事项，大尺寸解决方案打印参数预设以及有关热后处理的详细信息
后期热处理需要合适的烧结炉。为了获得理想的结果，我们向您推荐我们的合作品牌。欢迎联系我们销售专家获取更多产品信息。
Glass Printing Explorer Set包括
- GP-Silica光刻胶
- 硅基板
- 打印配件
- 打印及流程说明
设备要求
- Nanoscribe Photonics Professional GT+ /GT2
- 解决方案：大尺寸
- 用于后期热处理的烧结炉
双光子可固化二氧化硅纳米复合材料
全新打印材料GP-Silica光刻胶是Nanoscribe公司与Glassomer GmbH公司 - 德国专业室温成型玻璃技术公司联合研发的。GP-Silica光刻胶是一种分散在可光固化粘合剂基质中的二氧化硅纳米颗粒的复合材料，可以直接应用于Nanoscribe 公司微纳加工系统。简单2个步骤即可完成制作流程：

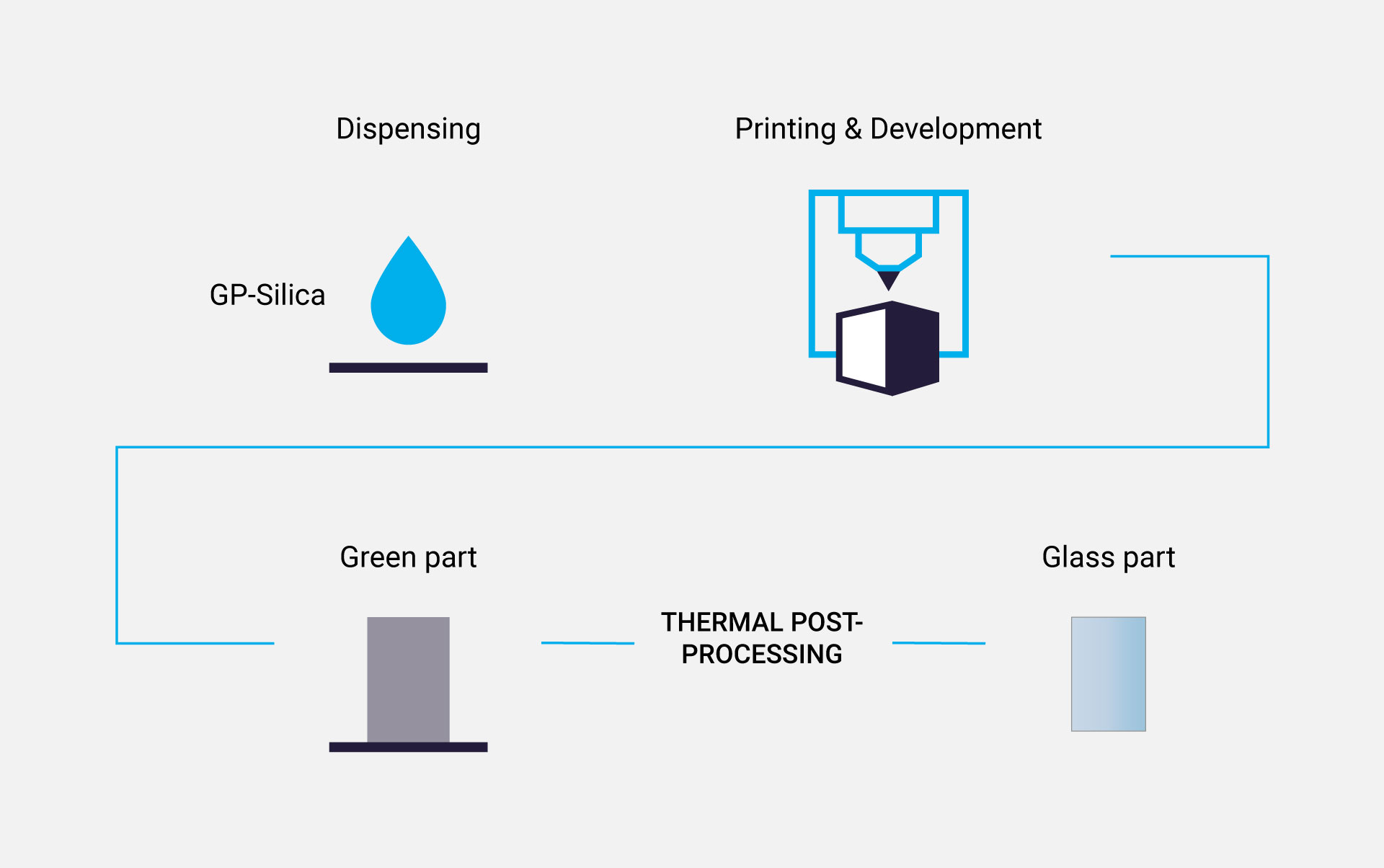

首先，通过GP-Silica光刻胶打印所需的微纳结构，清洗未聚合的材料，从而形成所谓的生坯。第二步，对生坯进行二次热处理：
1. 在600度高温下除去聚合的粘合剂基质，
2. 在1300度高温下进行烧结处理。随着二氧化硅纳米颗粒的融合，器件的体积缩小，显现出纯熔融石英玻璃3D微纳结构。
玻璃 - 用于3D微纳加工的新型材料

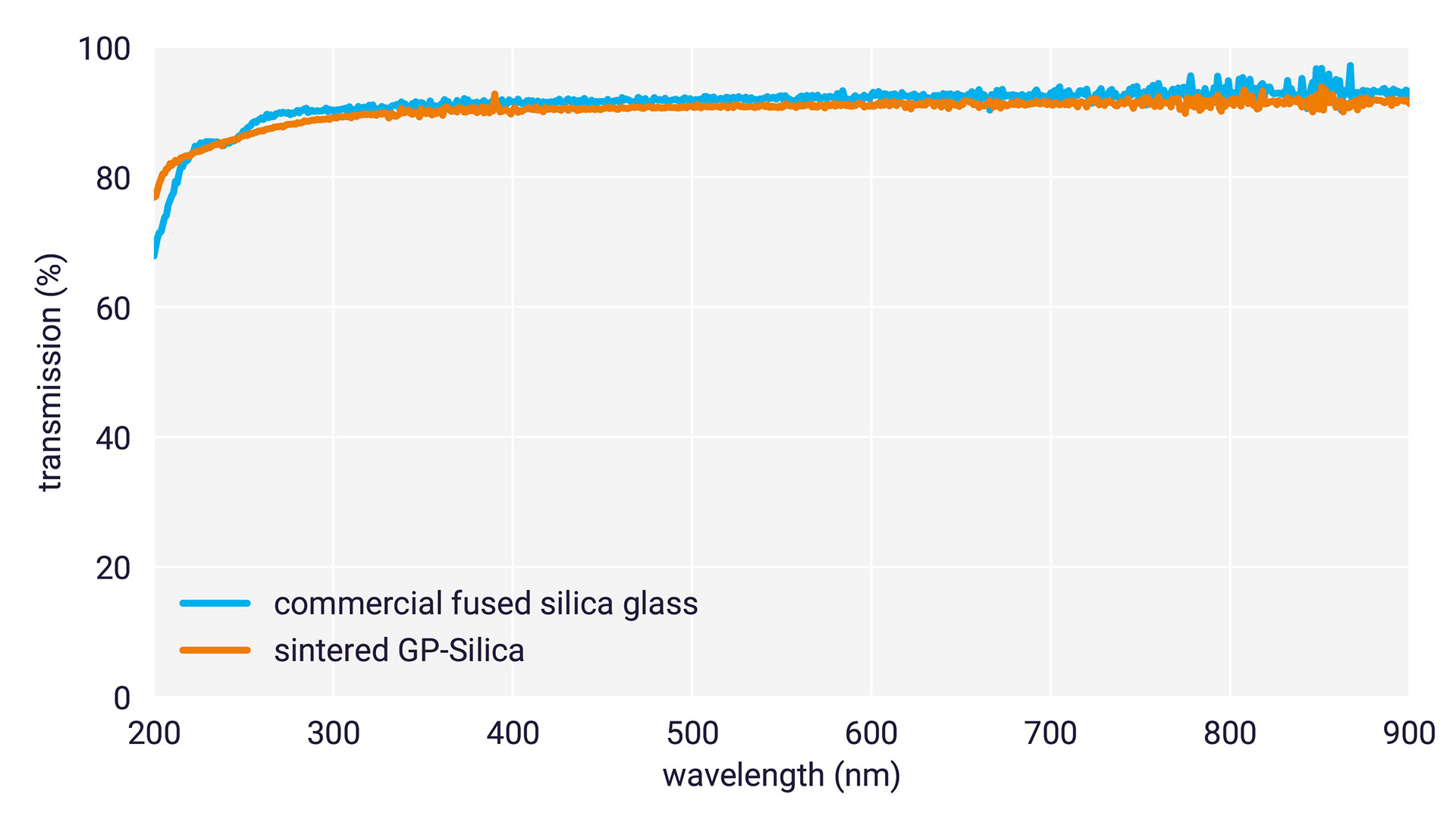

作为3D微纳加工打印材料的新成员，GP-Silica这种新型无机打印材料具有石英玻璃的高热稳定性和化学稳定性等优异特性。结合从200nm到红外波段范围的光透特性，这种新型材料将成为生命科学，微流体，微纳反应器以及微纳光学成像应用的绝佳候选材料。此外，全新打印材料的杨氏模量比IP-Q等标准打印材料高出约10倍，为MEMS和材料工程领域应用开辟了更多新的可能。
您是否在寻找更多高精度打印材料？
Nanoscribe的IP系列光敏树脂经验证，非常适合用于双光子聚合（2PP）高精度3D微纳加工。该产品线提供了广泛的用于纳米，微米和中尺度结构的负性（甲基）丙烯酸酯基树脂。
